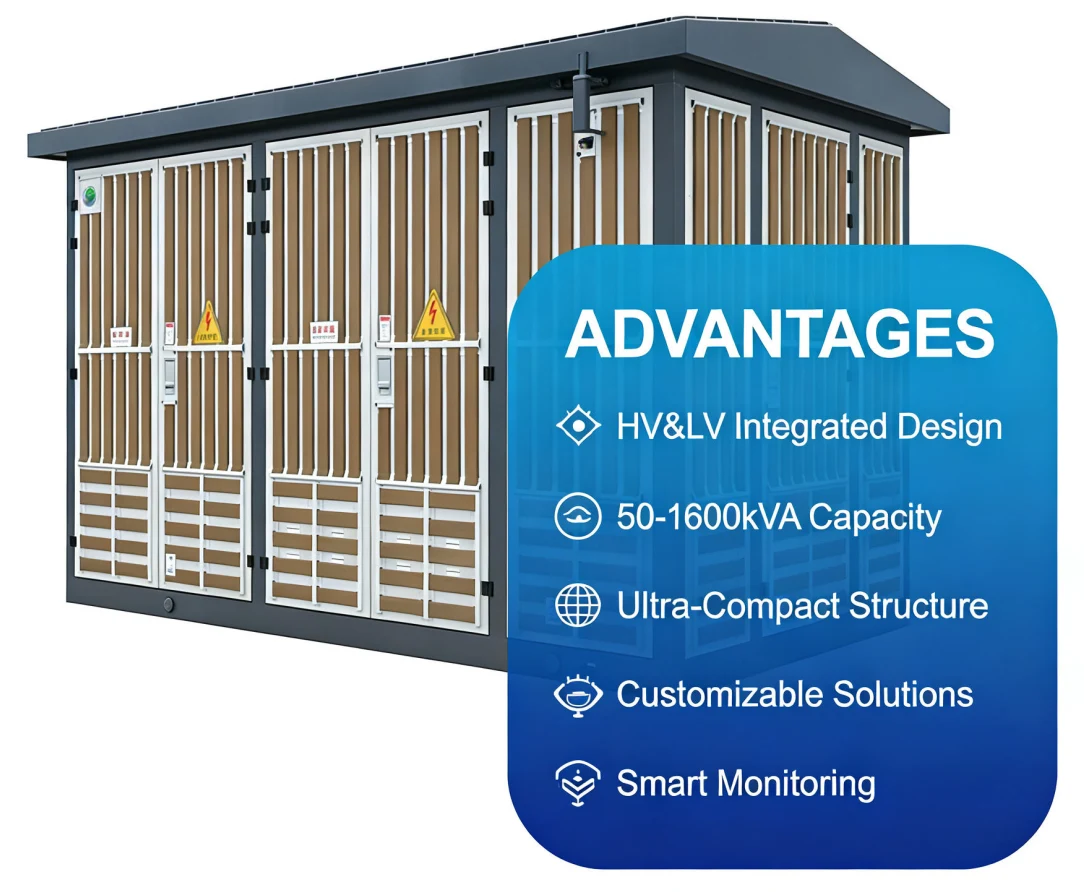

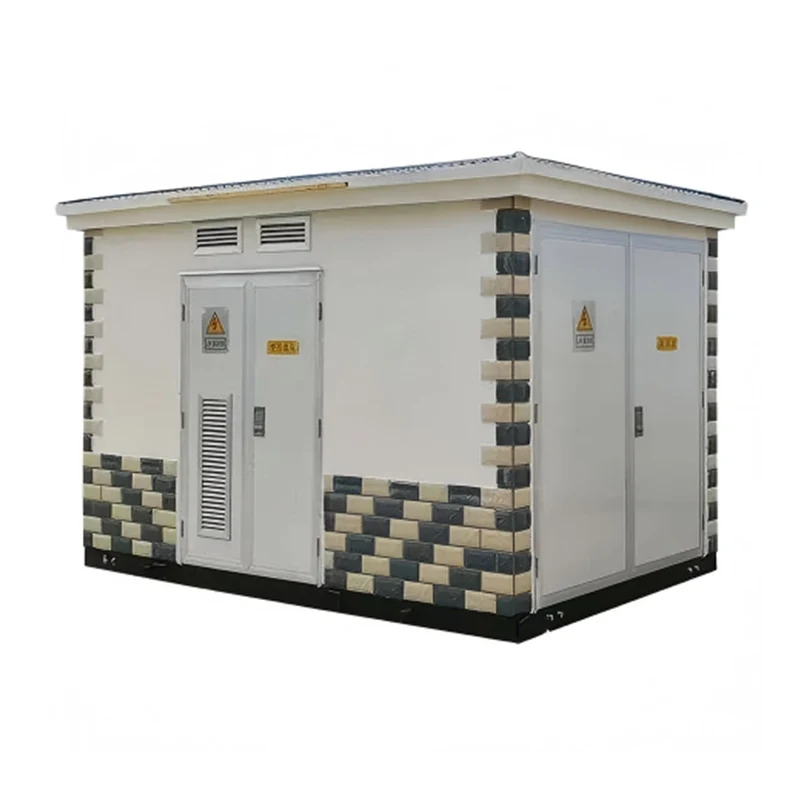

Trạm biến áp loại hộp Châu Âu 1250kVA

JUCEG, với tư cách là nhà máy sản xuất và R&D chuyên nghiệp của Trạm biến áp loại hộp châu Âu 1250kVA tại Trung Quốc, chuyên sản xuất hàng loạt, kiểm soát chất lượng ISO nghiêm ngặt và dịch vụ OEM/ODM. Trạm biến áp loại hộp châu Âu là thiết bị phân phối điện lắp sẵn công suất từ ​​trung bình đến lớn. Trạm biến áp kiểu hộp Châu Âu tích hợp thiết bị đóng cắt điện áp cao, máy biến áp, thiết bị phân phối điện áp thấp và thiết bị phụ trợ trong hộp kết cấu thép do nhà máy chuẩn bị. Trạm biến áp loại hộp Châu Âu 1250kVA phù hợp để phân phối điện trong lưới điện đô thị, khu công nghiệp, tòa nhà thương mại và các dự án năng lượng mới. Công suất này có thông số kỹ thuật tiêu chuẩn và thường thấy trong các sản phẩm thuộc dòng YBW/YBP, hỗ trợ các mức điện áp từ 10kV đến 35kV.

Trạm biến áp kiểu hộp châu Âu là gì?

Trạm biến áp kiểu hộp Châu Âu là bộ thiết bị phân phối điện được lắp ráp sẵn, tích hợp thiết bị chuyển mạch điện áp cao, máy biến áp phân phối và thiết bị phân phối điện áp thấp trong vỏ kim loại kín. Nó có nguồn gốc từ Châu Âu và được sử dụng rộng rãi trên toàn thế giới. Ý tưởng thiết kế của nó nhấn mạnh đến tính mô-đun hóa, tính nhỏ gọn, khả năng bảo vệ cao và khả năng thích ứng với môi trường, đồng thời phù hợp với các tình huống như nâng cấp lưới điện đô thị, tích hợp năng lượng mới và cung cấp điện công nghiệp.

Định nghĩa cốt lõi và đặc điểm cấu trúc

-Trạm biến áp kiểu hộp Châu Âu là loại thiết bị điện “chìa khóa trao tay”, tích hợp phòng điện áp cao, phòng máy biến áp và phòng điện áp thấp của trạm biến áp truyền thống vào một hoặc nhiều vỏ bọc giống container tiêu chuẩn, cho phép triển khai nhanh chóng và di dời linh hoạt.

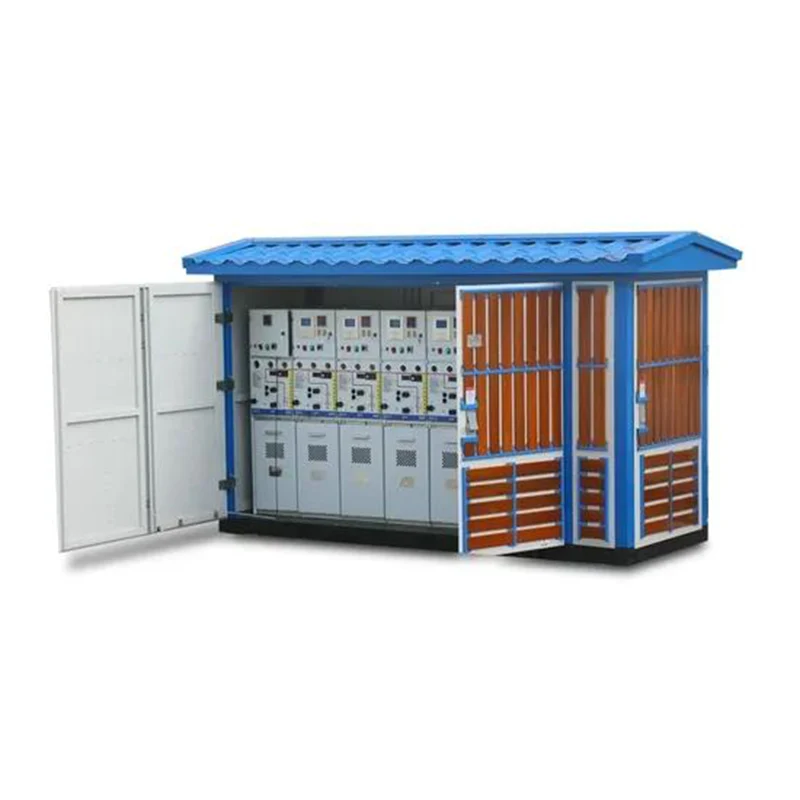

-Bố trí áp dụng cấu hình ba phần "tủ cao áp + máy biến áp + tủ hạ thế", mỗi phòng chức năng được tách biệt độc lập và không gây nhiễu lẫn nhau.

-Thiết kế nhỏ gọn nên diện tích chỉ bằng 1/10 đến 1/5 trạm biến áp xây dựng dân dụng thông thường cho cùng công suất, phù hợp với những khu vực có không gian đô thị hạn chế.

- Vỏ bọc thường được làm bằng thép tấm mạ kẽm hoặc vật liệu composite, có cấp độ bảo vệ từ IP44 đến IP54, có khả năng chịu được môi trường khắc nghiệt như mưa bão, sương muối, bụi bẩn.

Trạm biến áp kiểu hộp Châu Âu -1250kVA sử dụng mái che hai lớp, vật liệu cách nhiệt và hệ thống thông gió cưỡng bức để thích ứng với nhiệt độ khắc nghiệt từ -40°C đến +40°C, đảm bảo thiết bị hoạt động ổn định.

-Ống dẫn khí tản nhiệt tối ưu và vật liệu giảm tiếng ồn cho độ ồn khi vận hành dưới 55 dB, đáp ứng yêu cầu bảo vệ môi trường khu dân cư.

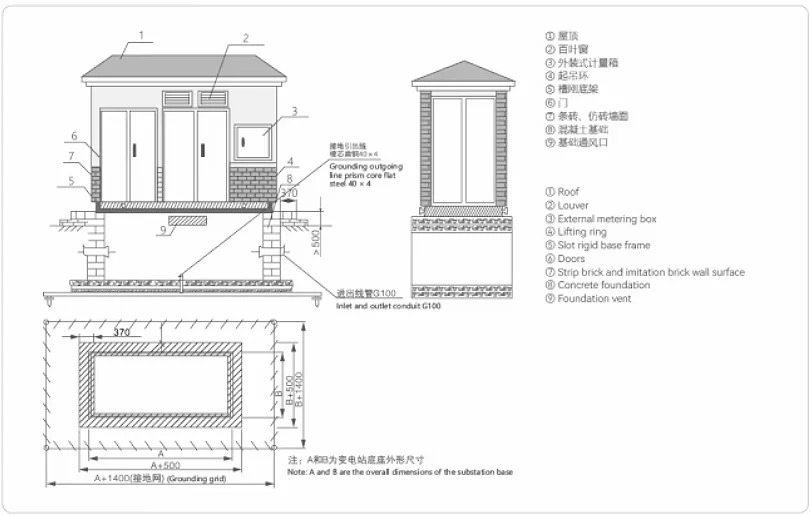

- Vật liệu vỏ bọc có thể là tấm hợp kim nhôm, tấm inox, tấm composite, tấm xi măng cốt sợi thủy tinh,..

- Chân trạm biến áp được làm bằng thép kênh hoặc xi măng mạ kẽm, có khả năng chống ăn mòn cao và đủ độ bền cơ học.

- Mái nhà sử dụng kết cấu hai lớp, có tác dụng cách nhiệt, cản bức xạ và thông gió tốt.

- Mỗi ngăn của trạm biến áp được ngăn cách bằng các tấm sắt tạo thành một buồng nhỏ độc lập. Mỗi ngăn đều được trang bị hệ thống chiếu sáng. Phía trên ngăn máy biến áp được trang bị thiết bị xả tự động để điều chỉnh nhiệt độ của ngăn máy biến áp.

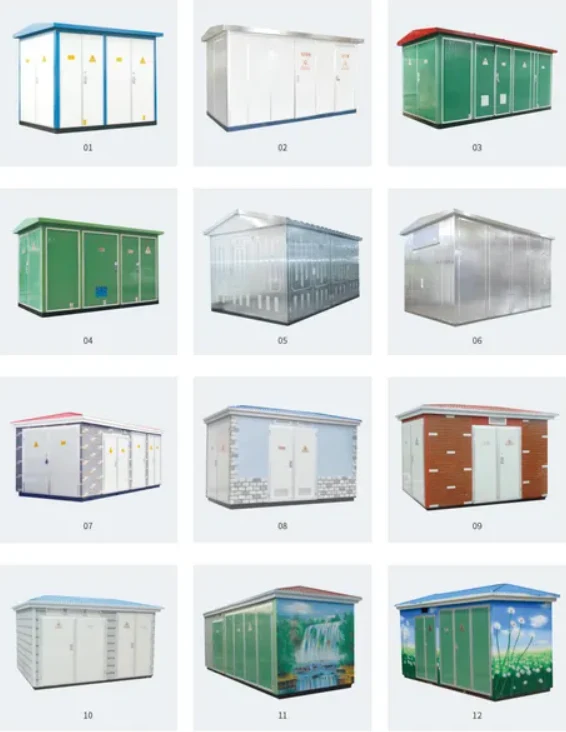

- Màu sắc của trạm biến áp có thể tùy chỉnh để phù hợp với môi trường xung quanh.

- Máy biến áp có thể được cấu hình bằng máy biến áp ngâm dầu hoặc máy biến áp loại khô cho phù hợp.

Điều kiện môi trường:

1. Nhiệt độ môi trường cao: +40oC

2. Nhiệt độ môi trường thấp: -25oC

3. Nhiệt độ trung bình trong 24 giờ không được vượt quá 30°C.

4. Độ cao: <1000m

5. Tiêu chí về độ ẩm tương đối (RH): RH trung bình hàng ngày không quá 95%; AH trung bình hàng tháng sẽ không quá 90%

6. Gia tốc theo phương ngang không lớn hơn 0,4 m/s2 và gia tốc theo phương thẳng đứng không lớn hơn 0,2 m/s3.

7. Vị trí lắp đặt: Lắp đặt ở nơi không có nguy cơ cháy, nổ, khí ăn mòn hóa học và khu vực thông thoáng.

8. Độ nghiêng của vị trí lắp đặt: không quá 5 độ

Tiêu chuẩn thực hiện:

1. Máy biến áp điện GB1094.1-2-2013

2. Các thông số và yêu cầu kỹ thuật của máy biến áp ngâm dầu ba pha GB/T6451-2015

3. Máy biến áp điện GB1094.3-2017
