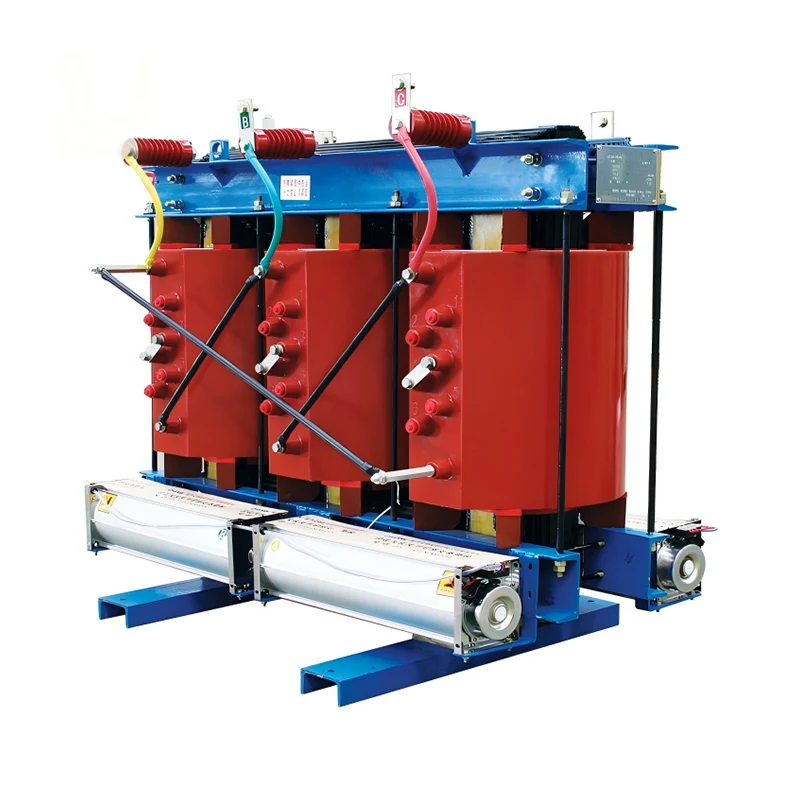

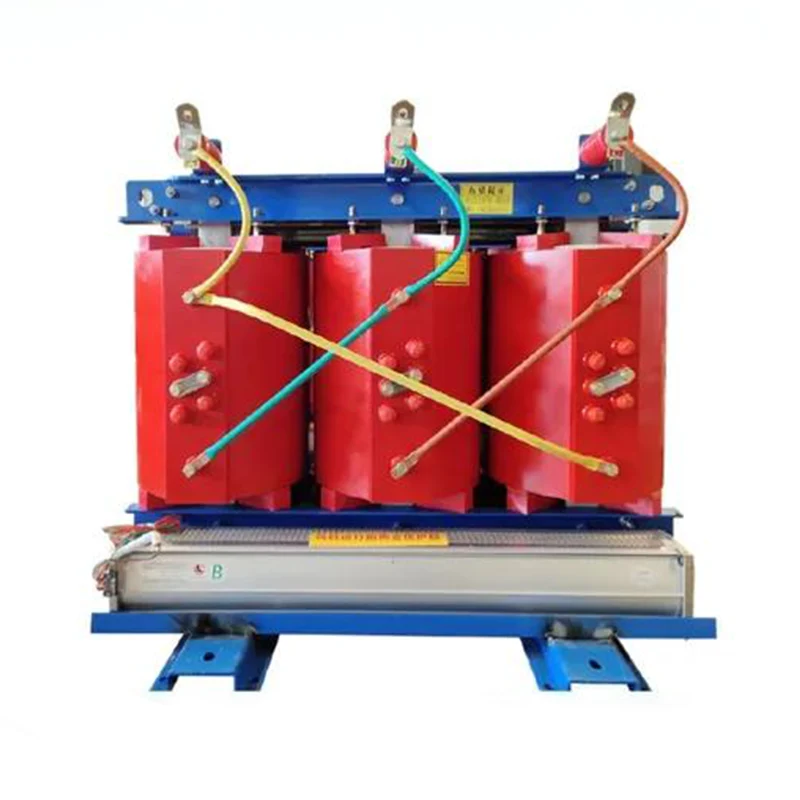

Máy biến áp loại lõi loại khô

Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Máy biến áp nguồn loại khô loại lõi JUCEG. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời. Cấu trúc lõi sắt kiểu trái tim được sử dụng, trong đó cột lõi sắt và ách tạo thành một mạch từ kín, còn cuộn dây được quấn quanh cột lõi sắt. Lõi sắt thường được chế tạo bằng cách xếp chồng các tấm thép silic cán nguội chất lượng cao có độ dẫn từ cao để giảm tổn thất không tải và dòng điện không tải. Bề mặt lõi sắt được phủ một lớp nhựa đặc biệt giúp chống ẩm, chống rỉ sét và giảm tiếng ồn khi vận hành. Cuộn dây được xử lý bằng cách đúc nhựa epoxy hoặc cách điện tẩm để tạo thành cấu trúc sợi thủy tinh có độ bền cao, có hiệu suất điện và độ bền cơ học tuyệt vời. Các ống cách điện được đặt giữa các cuộn dây điện áp cao và điện áp thấp để tăng khả năng cách điện, đồng thời sử dụng các khối đệm và tấm đỡ để bó các cuộn dây nhằm đảm bảo độ ổn định và độ tin cậy của cuộn dây. Máy biến áp nguồn loại khô loại lõi chủ yếu dựa vào đối lưu không khí hoặc làm mát không khí cưỡng bức để tản nhiệt. Khi sử dụng hệ thống làm mát bằng không khí tự nhiên (AN), máy biến áp có thể hoạt động liên tục ở công suất định mức trong thời gian dài. Khi sử dụng làm mát không khí cưỡng bức (AF), hiệu suất tản nhiệt được cải thiện bằng cách tăng số lượng quạt và công suất đầu ra của máy biến áp có thể tăng thêm 50%, phù hợp với hoạt động quá tải gián đoạn hoặc vận hành quá tải do tai nạn khẩn cấp.

Các loại máy biến áp loại khô:

1. Máy biến áp loại khô nhựa đúc (CRT):

Sử dụng nhựa epoxy để bọc cuộn dây, bảo vệ chúng khỏi độ ẩm, bụi, ăn mòn và các yếu tố môi trường khác.

Thích hợp cho các khu vực có độ ẩm cao, lắp đặt trong nhà và các khu vực có nguy cơ cháy nổ do tính chất không hút ẩm, không bắt lửa và không cần bảo trì.

Có sẵn các mức công suất từ ​​25 kVA đến 12.500 kVA, với cấp cách điện F (tăng nhiệt độ 90°C).

2. Máy biến áp tẩm áp suất chân không (VPI):

Ngâm cuộn dây bằng nhựa polyester loại H trong chân không và áp suất, loại bỏ các khe hở không khí hoặc lỗ rỗng trong lớp cách điện.

Tăng cường độ bền cơ học, độ bền điện môi và độ ổn định nhiệt.

Thích hợp cho việc lắp đặt ngoài trời, các sự kiện địa chấn và biến động nhiệt độ do kết cấu chắc chắn, vỏ chống ẩm và hệ số giãn nở nhiệt thấp.

Dữ liệu kỹ thuật

Thuận lợi

Hiệu suất cách điện tuyệt vời: Sau khi được ngâm tẩm, Máy biến áp nguồn loại khô có lõi có thể xuyên qua hoàn toàn nhựa epoxy vào bên trong cuộn dây, lấp đầy khoảng trống giữa các vật liệu cách điện và nâng cao hiệu suất cách điện tổng thể. Lớp cách điện cuộn dây được ngâm tẩm đồng đều và dày đặc, giảm nguy cơ phóng điện cục bộ và nâng cao độ tin cậy của máy biến áp.

Tăng cường độ bền cơ học: Sau khi ngâm tẩm, nhựa epoxy cứng lại chặt chẽ với cuộn dây, tạo thành một cấu trúc tách rời, giúp tăng cường độ bền cơ học và khả năng chống rung của cuộn dây. Quá trình ngâm tẩm có thể cố định vị trí của vật liệu cách điện và ngăn chúng bị lỏng hoặc dịch chuyển do rung động hoặc thay đổi nhiệt độ.

Chống ẩm, nấm mốc: Quá trình ngâm tẩm tạo thành một lớp màng bảo vệ dày đặc trên bề mặt cuộn dây, ngăn chặn hơi ẩm xâm nhập một cách hiệu quả và giúp vật liệu cách điện không bị ẩm mốc. Thông qua việc xử lý chống ẩm và nấm mốc, tuổi thọ của vật liệu cách điện của máy biến áp được kéo dài và giảm các lỗi do lão hóa cách điện.

Cải thiện hiệu suất tản nhiệt: Việc xử lý ngâm tẩm của Máy biến áp điện loại khô loại lõi có thể lấp đầy khoảng trống giữa các vật liệu cách điện, giảm lớp không khí và cải thiện hiệu suất dẫn nhiệt, giúp cuộn dây tản nhiệt. Kết hợp với thiết kế thông gió hợp lý, máy biến áp loại khô ngâm tẩm cũng có thể đạt được hiệu suất tản nhiệt tốt.

Hiệu quả về chi phí: So với loại đúc, xử lý ngâm tẩm có thể sử dụng ít vật liệu nhựa epoxy hơn trong một số trường hợp, giảm chi phí vật liệu. Việc xử lý ngâm tẩm phù hợp với các cuộn dây có hình dạng và kích cỡ khác nhau, có tính linh hoạt cao trong quy trình và có thể đáp ứng các nhu cầu đa dạng.
