JUCEG là nhà sản xuất và nhà cung cấp chuyên cung cấp thiết bị đóng cắt rút điện áp thấp GCS. Thiết bị đóng cắt rút điện áp thấp GCS đã được người sử dụng điện áp dụng rộng rãi và phù hợp để phân phối, điều khiển tập trung động cơ điện, bù công suất phản kháng, v.v. trong các hệ thống phát điện và cung cấp điện có tần số xoay chiều ba pha 50 (60) Hz, điện áp làm việc định mức 380V (400V, 660V) và dòng điện định mức 4000A trở xuống. GCS thiết bị đóng cắt rút điện áp thấp đã được sử dụng rộng rãi trong các nhà máy điện lớn, hệ thống hóa dầu và những nơi khác có mức độ tự động hóa cao và yêu cầu về giao diện máy tính. Là thiết bị phân phối điện áp thấp cho nguồn điện xoay chiều ba pha có tần số 50 (60) Hz, điện áp làm việc định mức 380V (400V, 660V) và dòng điện định mức từ 4000A trở xuống, nó được sử dụng trong các hệ thống phát và cung cấp điện để phân phối, điều khiển tập trung động cơ và bù công suất phản kháng, đóng vai trò quan trọng.
Điện áp định mức: Mạch chính AC 380V (400V, 660V), mạch phụ AC 220V, 380V (400V), DC 110V, 220V.
Tần số định mức: 50 (60) Hz.
Điện áp cách điện định mức: 660V (1000V).
Dòng điện định mức: Bus ngang ≤ 4000A, Bus dọc (MCC) 1000A.
Dòng điện chịu được ngắn hạn định mức của xe buýt: 50kA, 80kA (1s).
Đỉnh định mức chịu được dòng điện của xe buýt: 105kA, 176kA (0,1 giây).
Điện áp kiểm tra tần số nguồn: Mạch chính 2500V/1 phút, mạch phụ 1760V/1 phút (một số tài liệu đề cập đến 2000V/1 phút).
Thiết bị đóng cắt cố định và rút ra được có các thuộc tính đặc biệt cho phép ứng dụng chúng trong các tình huống khác nhau trong hệ thống điện. Thiết bị đóng cắt rút điện áp thấp GCS được chế tạo cho các ứng dụng trong đó các yếu tố thay đổi và khả năng tiếp cận dễ dàng là rất quan trọng. Các hệ thống này cho phép rút một thành phần cụ thể mà không ảnh hưởng đến toàn bộ hệ thống, do đó đơn giản hóa quá trình bảo trì và nâng cấp. Loại thiết bị đóng cắt này phù hợp trong các hệ thống điện phức tạp vì cần tránh thời gian ngừng hoạt động càng nhiều càng tốt. Mặt khác, thiết bị chuyển mạch cố định luôn bền hơn và rẻ hơn; tuy nhiên, nó nhắm đến những khu vực hiếm khi phải bảo trì tài sản và nhu cầu thay thế thiết bị thấp. Chúng cung cấp một giải pháp tương đối hạn chế hơn, đây là giải pháp bắt buộc trong một số cài đặt hạn chế nhất định.
Khi xem xét 3 kết quả tìm kiếm hàng đầu, một xu hướng đã xuất hiện từ tìm kiếm, trong đó tập trung vào một số thông số kỹ thuật chính giúp phân biệt các loại thiết bị đóng cắt này:
· Khả năng tiếp cận: Mối quan tâm chính đối với các thiết bị có thể rút ra được là chúng có thể dễ dàng truy cập, do đó cho phép bảo trì, sửa chữa và thay thế các bộ phận dễ dàng và nhanh chóng, đó là trường hợp với các hệ thống có yêu cầu về thời gian hoạt động cao.
· Chi phí: Tuy nhiên, thiết bị đóng cắt cố định được ưu tiên đặc biệt khi cân nhắc về chi phí vì chúng ít tốn kém hơn do cấu trúc đơn giản và yêu cầu bảo trì thấp.
· Kích thước: Tính chất nhỏ gọn của thiết bị đóng cắt cố định cũng được coi là ưu điểm chính trong các tình huống liên quan đến vị trí không gian.
Thiết bị đóng cắt rút điện áp thấp GCS là thiết bị phân phối nguồn điện xoay chiều ba pha có điện áp làm việc định mức là 380V (có thể mở rộng lên 400V và 660V) và dòng điện định mức lên tới 4000A (phiên bản cải tiến có thể đạt tới 6300A). Các chức năng cốt lõi của nó bao gồm phân phối điện, điều khiển tập trung động cơ điện và bù công suất phản kháng. Nó được sử dụng rộng rãi trong các nhà máy điện, công nghiệp hóa dầu, luyện kim, dệt may, nhà cao tầng và hệ thống phân phối điện của các ngành công nghiệp khác.

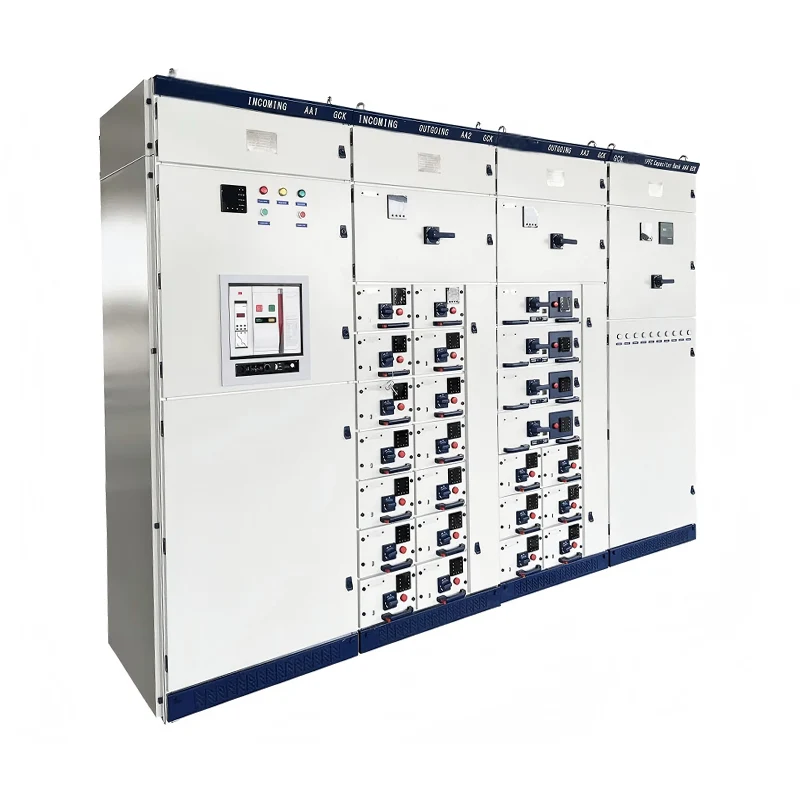

Tủ công tắc sử dụng cấu trúc kiểu ngăn kéo. Mỗi ngăn kéo là một đơn vị chức năng độc lập, với mô-đun chiều cao 160mm. Thiết bị đóng cắt rút điện áp thấp GCS được chia thành 5 dãy kích thước: 1/2 đơn vị, 1 đơn vị, 1,5 đơn vị, 2 đơn vị và 3 đơn vị. Chiều cao của ngăn kéo có thể được điều chỉnh, trong khi chiều rộng và chiều sâu được cố định, đảm bảo khả năng thay thế lẫn nhau của các đơn vị chức năng giống nhau. Bảng ngăn kéo được trang bị các đèn báo vị trí như "mở", "đóng", "kiểm tra" và "rút", đồng thời đi kèm với thiết bị khóa liên động cơ học để ngăn chặn hoạt động vô tình. Ngăn kéo được đẩy về phía trước thông qua kết cấu khe trượt và khối trượt, đồng thời thiết bị khóa giới hạn lò xo giúp tăng cường độ ổn định và chống quá nhiệt cho các bộ phận hoặc tình trạng rời ngăn kéo.
Tủ được chia thành phòng đơn vị chức năng, phòng thanh cái và phòng cáp. Mỗi phòng đều được cách ly nghiêm ngặt để ngăn chặn sự lây lan của lỗi. Phòng đơn vị chức năng chứa ngăn kéo, phòng thanh cái bố trí thanh cái ngang, phòng cáp thực hiện việc ra vào cáp lên xuống. Thanh cái ngang được bố trí ở vị trí nằm ngang phía sau tủ giúp tăng cường khả năng chống lại lực điện và giúp mạch chính có cường độ ngắn mạch cao (dòng điện động ổn định có thể đạt tới 76kA). Thanh cái dọc có dòng điện định mức 1000A (dành cho tủ MCC), đáp ứng yêu cầu phân phối điện công suất lớn.
Plug-in và adapter: Các đường vào và ra của ngăn kéo sử dụng số lượng cấu trúc dải khác nhau của các bộ phận plug-in tùy theo kích thước hiện tại để đảm bảo tiếp xúc đáng tin cậy. Ngăn kéo 1/2 được kết nối với ngăn cáp thông qua bộ chuyển đổi loại ZJ-2 loại tấm ốp lưng. Ngăn kéo sử dụng cấu trúc dạng thanh hoặc dạng ống của bộ chuyển đổi loại ZJ-1 để giảm nhiệt độ tăng và cải thiện độ tin cậy. Thiết kế ngăn cáp của thiết bị đóng cắt rút điện áp thấp GCS hỗ trợ cả đường dây vào và ra phía trên và phía dưới. Máy biến dòng không thứ tự được đặt trong khoang để dễ dàng lắp đặt và bảo trì. Chiều rộng của ngăn có thể được chọn là 240mm hoặc 440mm để đáp ứng các yêu cầu về số lượng cáp khác nhau.
