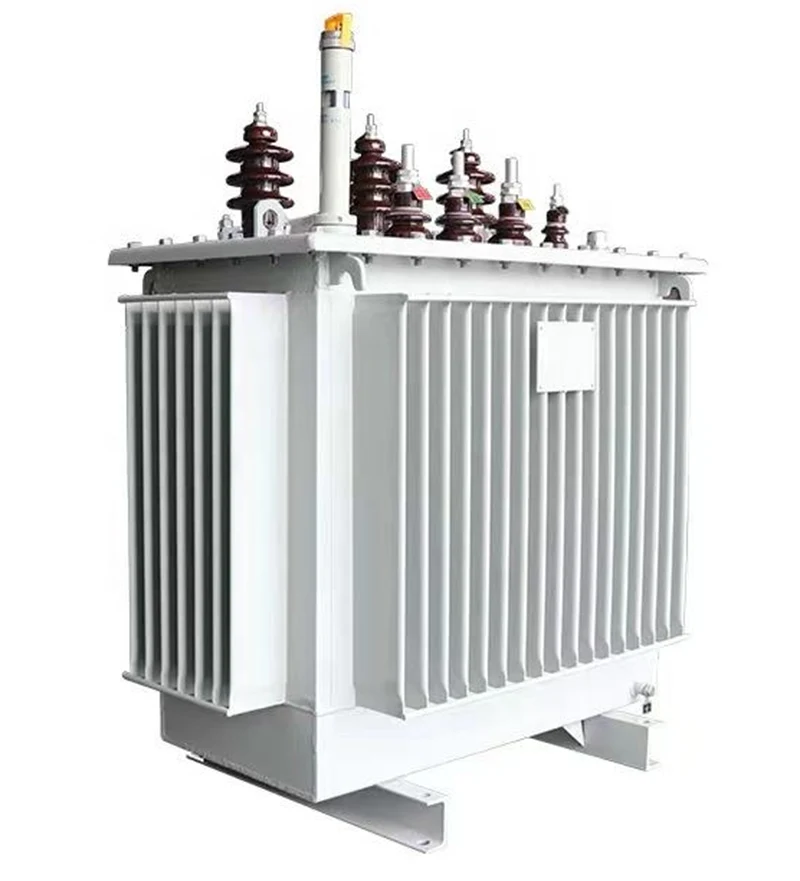

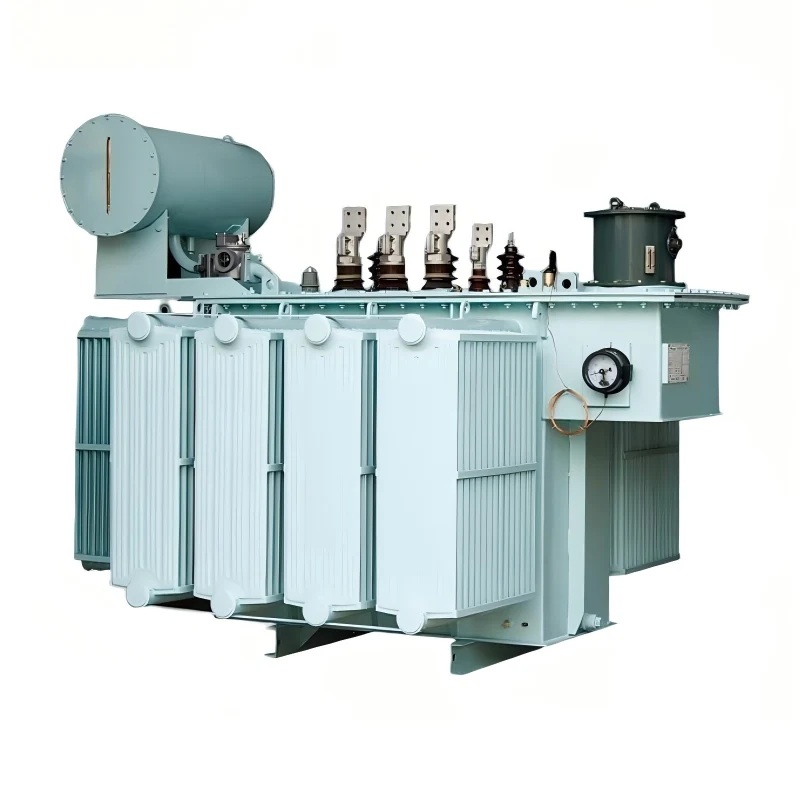

JUCEG, với tư cách là nhà máy sản xuất và R&D chuyên nghiệp của Máy biến áp ngâm dầu ba pha 35kV ở Trung Quốc, chuyên sản xuất hàng loạt, kiểm soát chất lượng ISO nghiêm ngặt và dịch vụ OEM/ODM. Bằng cách sử dụng vật liệu chất lượng cao và kỹ thuật thiết kế tiên tiến, nó đạt được kích thước thu nhỏ, với kích thước nhỏ, trọng lượng nhẹ, dễ lắp đặt và vận chuyển. Nó áp dụng các công nghệ tiết kiệm năng lượng mới, có tác dụng tiết kiệm năng lượng rõ rệt hơn so với máy biến áp truyền thống, đặc biệt trong điều kiện tải nhẹ và không tải mà vẫn duy trì hiệu suất năng lượng cao. Máy biến áp ngâm dầu 3 pha 35kV có chức năng điều chỉnh điện áp khi tải, có thể điều chỉnh trực tiếp điện áp khi có tải mà không cần dừng máy. Nó thuận tiện để vận hành, thiết thực về mặt kinh tế và có hiệu quả cao hơn.
Nó có thể ổn định điện áp đầu ra, giảm hiệu quả dao động điện áp và tiếng ồn, đồng thời có hiệu suất cách nhiệt tốt, có thể ngăn ngừa tai nạn điện. Vỏ và vật liệu cách nhiệt có khả năng chống chịu thời tiết và chống ăn mòn tốt, có thể thích ứng với nhiều điều kiện môi trường khắc nghiệt khác nhau, đảm bảo độ ổn định lâu dài.
|
tham số |
Chi tiết/Thông số kỹ thuật |
|
Công suất định mức |
500 kVA ~ 20.000 kVA |
|
Điện áp đầu vào |
33 kV / 35 kV |
|
Điện áp đầu ra |
0,4 kV / 0,69 kV / 1 kV |
|
Tần số định mức |
50Hz / 60Hz |
|
Dung tích |
1000L ~ 12.000L |
|
Phương pháp làm mát |
ONAN (làm mát dầu tự nhiên)/ONAF (làm mát không khí dầu) |
|
Trở kháng điện áp |
4% ~ 6% |
|
Mất tải |
< 2W/kVA |
|
Mất mạch ngắn |
2% |
|
Nhiệt độ môi trường xung quanh |
-5 °C~40 °C (Phiên bản nhiệt độ cao hỗ trợ thiết kế chịu nhiệt độ cao) |
|
Cân nặng |
2000kg ~ 25.000kg |
|
Kích thước bên ngoài |
Tùy chỉnh theo model công suất: 2.0m x 3.5m x 6.0m |
|
Mức cách nhiệt |
Cấp F (155 °C)/cấp H (180 °C) |
|
Kháng địa chấn |
Khả năng chống địa chấn cấp 8, thích hợp với môi trường địa chất phức tạp |
|
Độ ồn |
≤ 65 dB (thiết kế có độ ồn thấp, phù hợp với khu đô thị và khu công nghiệp) |
|
Hiệu suất tiết kiệm năng lượng |
Thiết kế hiệu quả đáp ứng các tiêu chuẩn tiết kiệm năng lượng quốc tế và giảm tiêu thụ năng lượng |
|
Ổn định lâu dài |
Linh kiện chất lượng cao đảm bảo hoạt động ổn định và tỷ lệ hỏng hóc thấp |
|
Tiêu chuẩn chứng nhận |
Tiêu chuẩn chứng nhận ISO |
1. Hệ thống công nghệ kiểm soát nhiệt độ 7 giai đoạn, kết hợp với phân tích phần tử dinite trường nhiệt độ, để đảm bảo phát huy tối đa lợi thế về hiệu suất của các vật liệu cách nhiệt khác nhau.
2. Hệ thống cách nhiệt dựa trên công nghệ giấy cách nhiệt JUCEG.
3. Tiếng ồn thấp: Các biện pháp giảm tiếng ồn độc đáo được áp dụng ở các bộ phận khác nhau để đảm bảo kiểm soát tiếng ồn tốt hơn tiêu chuẩn quốc gia.
Thuận lợi để đáp ứng nhu cầu điện cao điểm của mùa hè, Máy biến áp ngâm dầu ba pha 35kV của JUCEG phù hợp với mạng lưới phân phối có tốc độ tải cao dưới nhiệt độ cao và những nơi có yêu cầu tải sốc và quá tải liên tục. Chẳng hạn như thép, công nghiệp luyện kim, vận tải đường sắt, nhà máy điện, nhà máy thủy điện, v.v.
|
Đã xếp hạng Dung tích |
Sự kết hợp điện áp và phạm vi vòi |
Vectơ Nhóm |
Mất tải kW |
mất tải kW (75C) |
Không tải hiện hành % |
Đoản mạch trở kháng % |
||
|
điện áp cao |
Điện áp cao phạm vi khai thác |
Điện áp thấp kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5% |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Diện mạo |
Máy biến áp phân phối 33kV |
Máy biến áp phân phối 35kV |
|
Điện áp danh định |
33kV (phổ biến trong nhiều hệ thống dựa trên IEC) |
35kV (thường là điện áp thiết bị cao nhất Um trong tiêu chuẩn IEC) |
|
Điện áp cao nhất cho thiết bị (Um) |
Lên đến 36kV |
36–40,5kV (cung cấp biên độ vận hành) |
|
Sử dụng chung |
Được sử dụng trong phân phối sơ cấp hoặc thứ cấp, ví dụ: giảm điện áp 132/66kV xuống 33kV hoặc 33kV xuống 11/0,4kV |
Sử dụng tương tự trong các mạng có điện áp danh định 35kV (phổ biến ở Trung Quốc và một số khu vực ở Châu Á) |
|
Xếp hạng điển hình |
500kVA–20MVA+, loại ngâm trong dầu hoặc khô |
Xếp hạng và loại gần như giống hệt nhau |
|
Cách nhiệt & BIL |
Chịu xung sét khoảng 170–200kV |
Cao hơn một chút, phù hợp với cấp 35kV |
|
Tiêu chuẩn |
IEC60076, IEEE/ANSI; phổ biến ở Ấn Độ, Anh, Trung Đông, Châu Phi |
IEC60076 (loại Um=36kV); được sử dụng ở Trung Quốc và một số khu vực châu Á |
|
Ứng dụng |
Trạm biến áp đô thị/nông thôn, nhà máy công nghiệp, khu phức hợp thương mại, tăng/giảm bậc năng lượng tái tạo |
Ứng dụng tương tự cho lưới điện tiêu chuẩn 35kV |
|
Kích thước vật lý và chi phí |
Rất giống với các đơn vị 35kV |
Lớn hơn một chút hoặc đắt hơn do mức độ cách nhiệt cao hơn |
|
Hiệu quả & Tổn thất |
Tối ưu hóa cho hiệu quả cả ngày và tổn thất thấp |
Tập trung hiệu quả như nhau |
