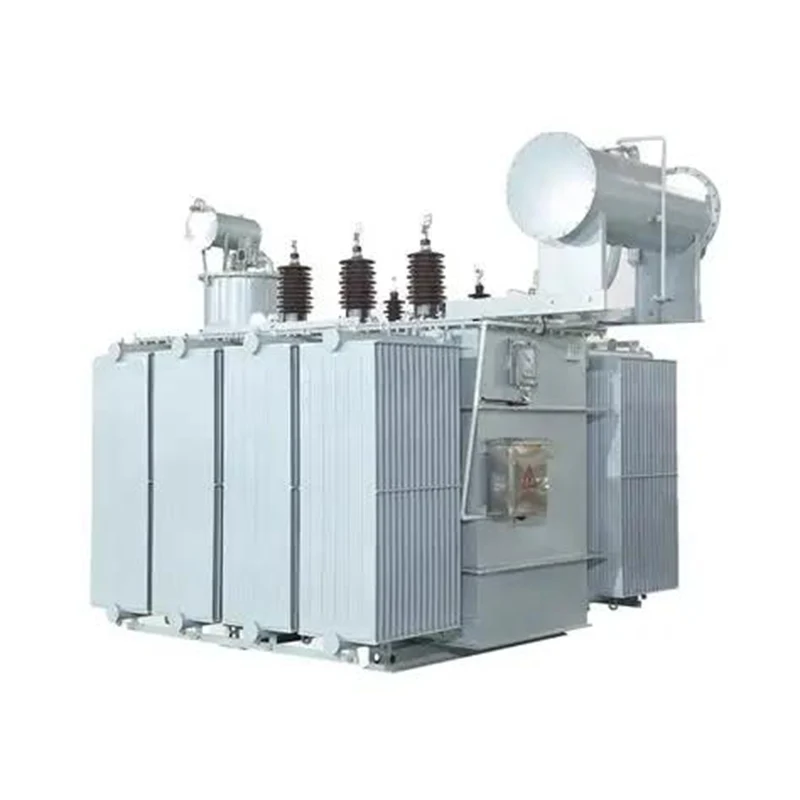

Máy biến áp ngâm dầu OLTC

Là nhà sản xuất Máy biến áp điện ngâm dầu JUCEG OLTC chất lượng cao chuyên nghiệp, chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất.OLTC cho phép máy biến áp thay đổi vị trí vòi khi đang tải, từ đó điều chỉnh điện áp đầu ra. Điều này đặc biệt quan trọng trong các tình huống cần nguồn điện áp ổn định, chẳng hạn như các khu vực có điện áp dao động đáng kể trong lưới điện hoặc các tình huống công nghiệp có tải thay đổi thường xuyên. Máy biến áp ngâm dầu OLTC sử dụng dầu biến áp làm môi chất cách điện, có độ bền cách điện cao và có thể cách ly hiệu quả điện áp giữa các cuộn dây và giữa các cuộn dây với lõi sắt/thùng dầu nối đất, ngăn ngừa hiện tượng phóng điện ngắn mạch. Dầu máy biến áp không chỉ đóng vai trò là chất cách điện mà còn đóng vai trò tản nhiệt. Nó hấp thụ nhiệt sinh ra trong quá trình vận hành máy biến áp, truyền nhiệt qua sự đối lưu đến thành bể chứa dầu, sau đó tiêu tán ra không khí qua thành bể chứa dầu, đảm bảo nhiệt độ của máy biến áp vẫn nằm trong phạm vi cho phép. Lõi sắt thường được làm bằng các tấm thép silicon xếp chồng lên nhau để giảm tổn thất do dòng điện xoáy và tổn thất từ ​​trễ; các cuộn dây được làm bằng dây đồng hoặc nhôm quấn, được chia thành cuộn dây điện áp cao và cuộn dây điện áp thấp, và chuyển đổi năng lượng điện đầu vào thành các mức điện áp khác nhau của năng lượng điện đầu ra thông qua cảm ứng điện từ.

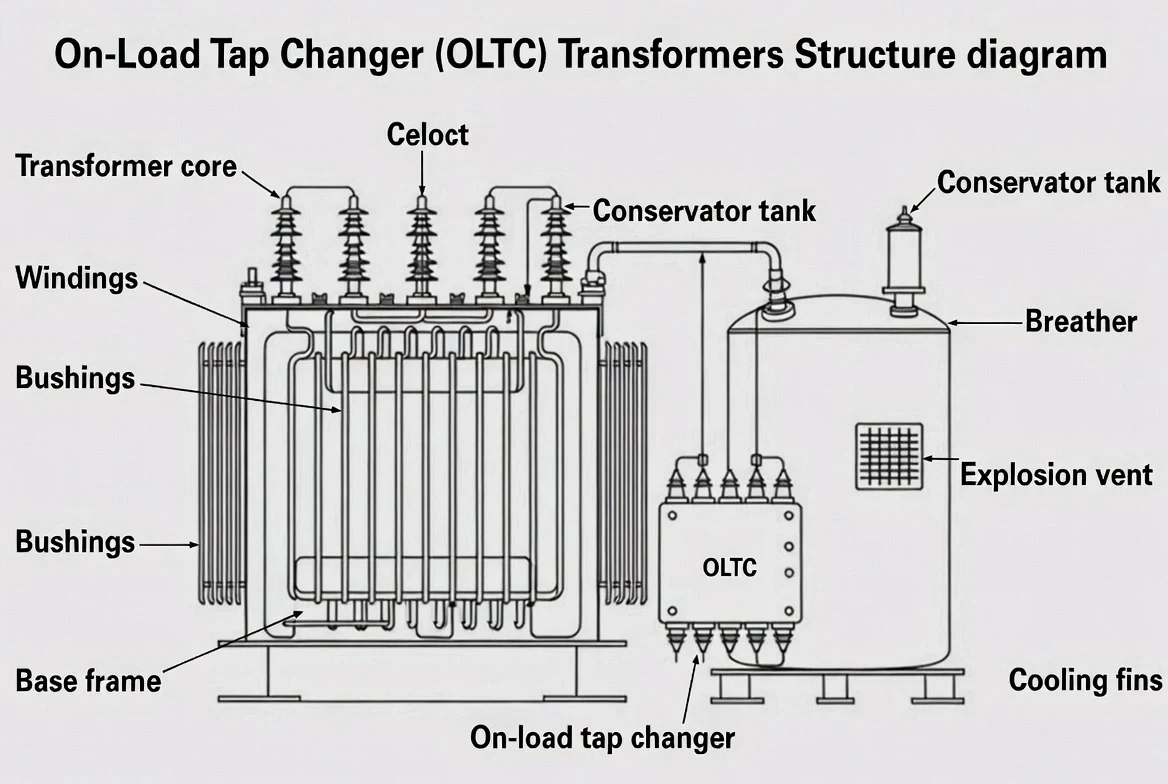

Máy biến áp OLTC hoạt động như thế nào trong thực tế

Nguyên lý hoạt động

OLTC hoạt động bằng cách chuyển đổi giữa các điểm nối được nối với các điểm khác nhau trên cuộn dây máy biến áp.

Trong mỗi lần thay đổi vòi:

1. Dòng tải được truyền tạm thời qua điện trở chuyển tiếp hoặc cuộn kháng.

2. Việc điều khiển hồ quang điện trong buồng chuyển mạch cách điện.

3. Điện áp đầu ra được điều chỉnh mà không làm gián đoạn nguồn cung cấp.

Quá trình được kiểm soát này đảm bảo điều chỉnh điện áp ổn định ngay cả khi tải nặng thay đổi.

Phạm vi điều khiển điện áp điển hình

Hầu hết các máy biến áp OLTC đều cung cấp:

· Điều chỉnh điện áp ±10%

· Kích thước bước 1,25% hoặc 1,5%

· 17 đến 33 vị trí vòi tùy theo thiết kế máy biến áp

Máy biến áp điện ngâm dầu OLTC'Các thông số này được lựa chọn dựa trên nghiên cứu quy hoạch mạng lưới và độ sụt điện áp dự kiến ​​dọc theo đường dây truyền tải hoặc phân phối.

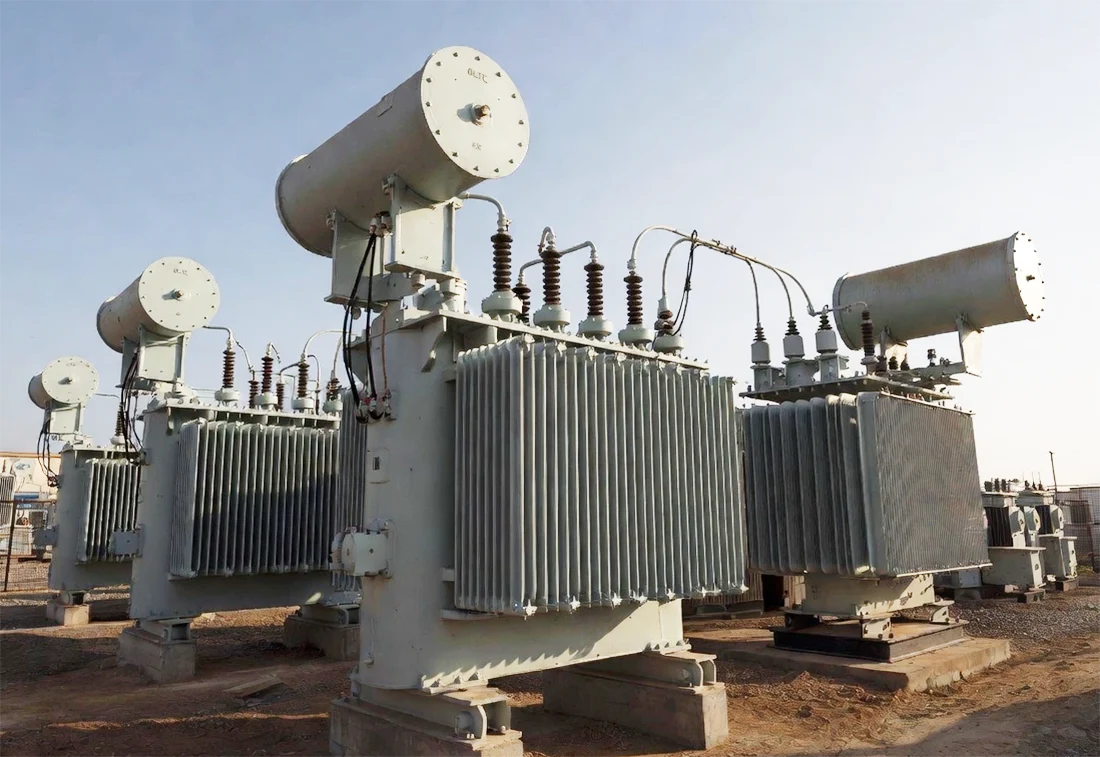

OLTC trong mạng lưới điện và điện áp cao

Máy biến áp OLTC được triển khai rộng rãi tại:

· Trạm biến áp truyền tải (110kV–765kV)

· Điểm kết nối giữa trung tâm phát điện và phụ tải

· Nhà máy công nghiệp có nhu cầu biến động

· Máy biến áp nối lưới cho năng lượng tái tạo

Trong các hệ thống điện này, Máy biến áp ngâm dầu OLTC giúp ổn định điện áp, giảm tổn thất kỹ thuật và đảm bảo tuân thủ giới hạn điện áp lưới điện.

Kịch bản ứng dụng

Trong mạng lưới truyền tải và phân phối, máy biến áp điện ngâm dầu OLTC được sử dụng để điều chỉnh điện áp và đảm bảo chất lượng năng lượng điện. Đặc biệt trong truyền tải điện đường dài hoặc những khu vực có điện áp dao động lớn trong lưới điện thì chức năng điều chỉnh điện áp của chúng đặc biệt quan trọng. Chúng phù hợp cho các cơ sở sản xuất công nghiệp yêu cầu nguồn điện áp ổn định, chẳng hạn như ngành công nghiệp thép, hóa chất và giấy. Thiết bị trong các ngành này có yêu cầu cao về độ ổn định điện áp và máy biến áp điện ngâm dầu OLTC có thể đáp ứng nhu cầu của họ. Trong các hệ thống năng lượng tái tạo như năng lượng mặt trời, năng lượng gió, Máy biến áp ngâm dầu OLTC được sử dụng để đồng bộ hóa sản lượng điện không ổn định với lưới điện. Nó có thể giúp quản lý sản lượng điện không ổn định và đảm bảo kết nối các hệ thống năng lượng tái tạo với các hệ thống điện truyền thống.
