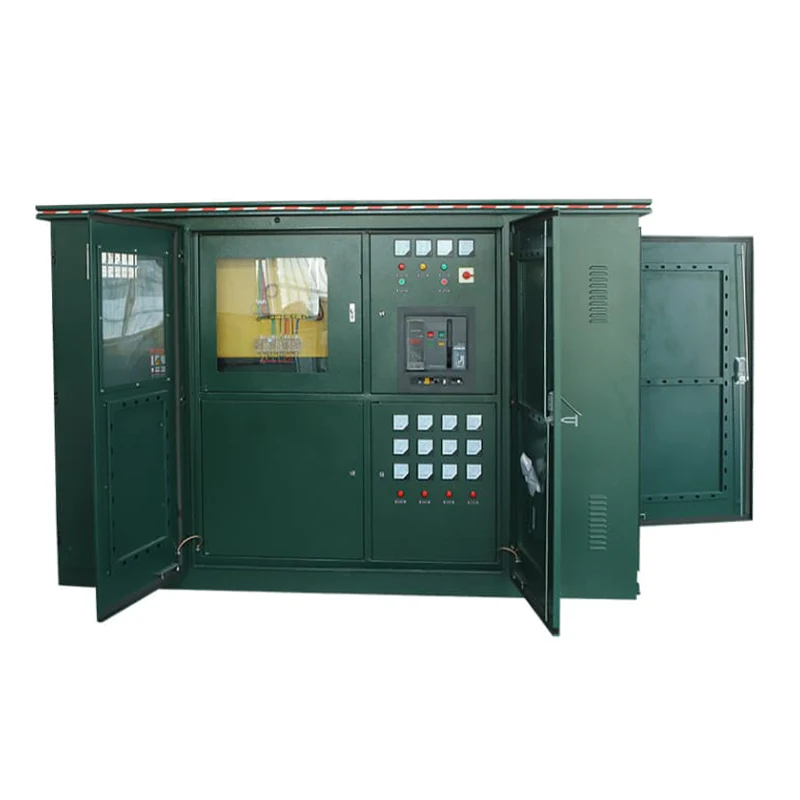

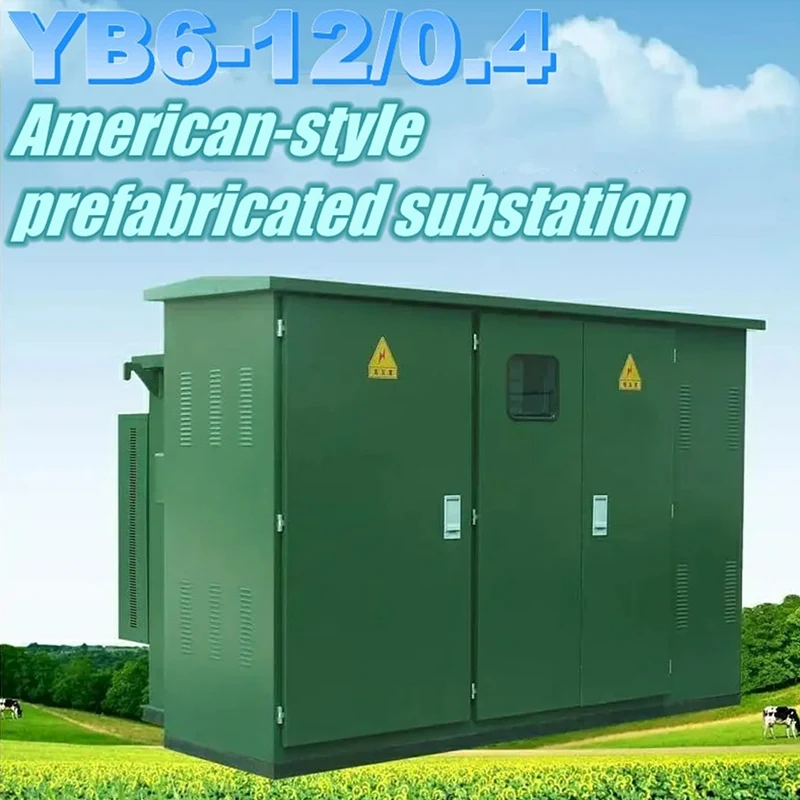

Trạm biến áp hộp tiền chế YB6 33kV Mỹ

Là nhà sản xuất Trạm biến áp hộp đúc sẵn JUCEG YB6 33kV chất lượng cao chuyên nghiệp của Mỹ, chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất. Với diện tích cực kỳ nhỏ, nó rất phù hợp cho các ứng dụng đô thị; thiết kế cách nhiệt và bịt kín hoàn toàn giúp loại bỏ các bộ phận mang điện tiếp xúc; khả năng bảo vệ cầu chì kép và tính linh hoạt của vòng/đầu cuối giúp tăng cường tính liên tục của nguồn điện; so với các trạm biến áp truyền thống, chi phí lắp đặt và bảo trì thấp hơn; được lắp ráp sẵn và thử nghiệm tại nhà máy, nó có thể được sử dụng trực tiếp để vận hành tại chỗ; Trạm biến áp hộp đúc sẵn YB6 33kV của Mỹ có các ưu điểm như giám sát thông minh, tích hợp SCADA và nhiều tùy chọn vật liệu vỏ.

Đặc tính hiệu suất

1. Cách nhiệt hoàn toàn, kín hoàn toàn, không cần bảo trì thường xuyên, đảm bảo bảo vệ an toàn cá nhân một cách đáng tin cậy;

2. Cấu trúc nhỏ gọn, thể tích chỉ bằng 1/3 - 1/5 thể tích của máy biến áp tương đương của Châu Âu và chiều cao thấp;

3. Trạm biến áp hộp đúc sẵn YB6 33kV của Mỹ có thể sử dụng kết cấu kiểu hộp để tránh nhiễm bẩn dầu máy biến áp trong bể;

4. Phía cao áp sử dụng bảo vệ toàn dải bằng cầu chì kép, giảm đáng kể chi phí: nó có thể được sử dụng trong mạng vòng hoặc làm thiết bị đầu cuối, và đầu cáp có thể được rút ra nhanh chóng ở dòng tải 200A;

5. Thân hộp sử dụng tấm composite hai lớp kiểu tổ ong, có chức năng cách nhiệt và tản nhiệt;

6. Một bộ bảo vệ mất pha điện tử được thêm vào phía điện áp thấp. Khi điện áp bất thường xảy ra trong hệ thống, nó có thể nhanh chóng ngắt kết nối công tắc chính đến;

7. Phía cao áp sử dụng dao cắt tải ngâm trong dầu hoặc dao cắt tải SF6, có thể nâng cấp về điện để làm nền tảng cho việc tự động hóa mạng lưới phân phối;

8. Sử dụng máy biến áp dòng S9 ngâm dầu trở lên dòng S11 cao cấp hơn;

Điều kiện môi trường làm việc

Vận tải:

Các trạm biến áp do nhà máy cung cấp phải được đổ đầy dầu biến áp 25# (hoặc 45#) như được chỉ báo bằng máy đo mức dầu trong thùng dầu. Trong quá trình vận chuyển và xử lý, trạm biến áp không được đảo hoặc lật, không được va đập vào các bộ phận và không được rung lắc mạnh.

Khi nâng đỡ và di chuyển Trạm biến áp hộp đúc sẵn YB6 33kV Mỹ tại chỗ cần đặc biệt chú ý. Móc nâng phải được gắn vào móc nâng của thùng dầu, việc nâng phải được thực hiện từ từ để tránh làm hỏng lớp sơn bề mặt của trạm biến áp bằng dây cáp thép, thậm chí khiến trọng tâm của toàn bộ trạm biến áp bị dịch chuyển, nghiêng hoặc rơi.

Cài đặt:

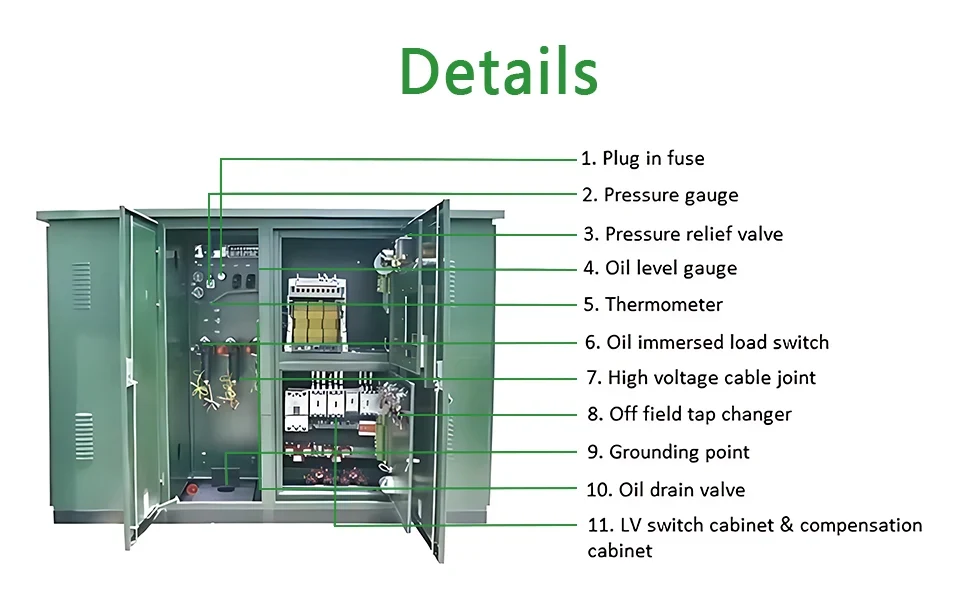

Khi lắp đặt trạm biến áp tại chỗ cần chú ý đến việc bảo vệ lớp sơn bề mặt của tủ. Không được để đồng hồ đo áp suất, đồng hồ đo mức dầu, nhiệt kế, tay cầm của cầu chì cắm và các bộ phận ống lót cách điện va chạm, có vết nứt, v.v. và các vít không được lỏng lẻo.

Loại bỏ toàn bộ bụi bẩn bám bên ngoài trạm biến áp, bên trong cửa tủ và bề mặt ống lót cách nhiệt.

Kiểm tra xem dữ liệu bảng tên và chứng chỉ sản phẩm của trạm biến áp có khớp với mẫu đơn đặt hàng hay không và kiểm tra xem tài liệu và phụ tùng thay thế có bị thiếu theo danh sách đóng gói hay không.

Bản vẽ thi công dân dụng cáp trạm biến áp và đường dây vào/ra được thể hiện trên hình.

BẢO TRÌ:

Các sản phẩm do nhà máy sản xuất đã trải qua quá trình lắp ráp và điều chỉnh nghiêm ngặt, không cần phải tháo rời trong quá trình lắp đặt để tránh ảnh hưởng đến hiệu suất. Việc bảo trì được giới hạn trong các trường hợp sau:

Tiến hành phân tích mẫu dầu máy biến áp mỗi năm một lần;

Nếu mức dầu giảm, hãy bổ sung kịp thời. Loại dầu phải giống như loại dầu trong thùng;

Sau khi cầu chì nổ, cần xác định nguyên nhân và khi thay thế lõi cầu chì, chú ý đến thông số kỹ thuật và kiểu dáng của nó phải giống với thông số kỹ thuật và kiểu dáng ban đầu.
