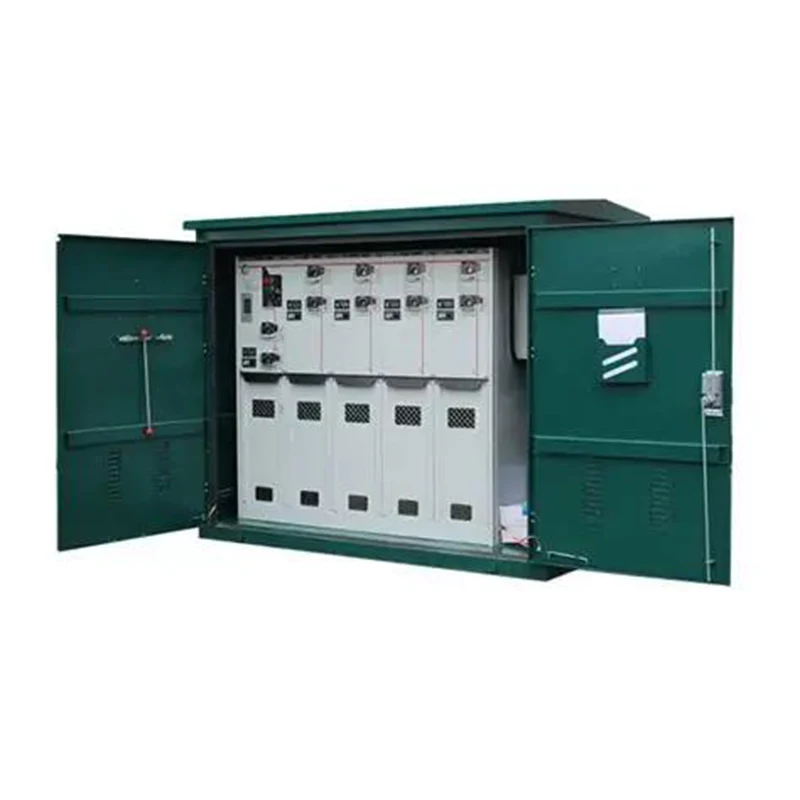

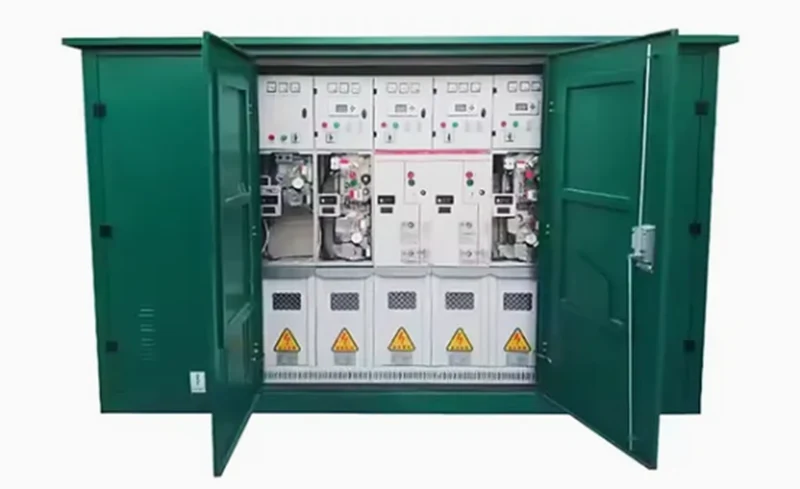

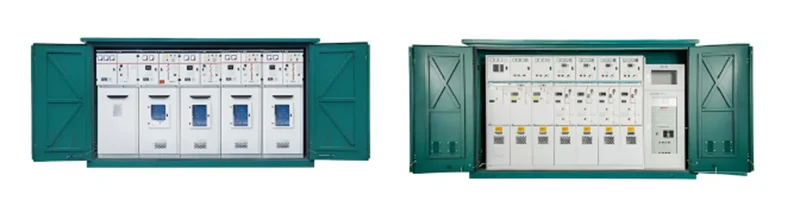

Cấu trúc bên trong của tổ hợp chịu được thời tiết này được tổ chức thành các ngăn có vách ngăn bằng thép rời rạc. Các ngăn này bao gồm buồng thanh cái, phần chuyển mạch hoặc cầu dao tải, vùng đầu cáp, khoang cơ chế vận hành, cụm khóa liên động, ngăn điều khiển điện áp thấp và các thiết bị đo sáng chuyên dụng.
Mỗi khu vực được cách ly về mặt vật lý bằng các thanh chắn thép chắc chắn, đảm bảo rằng mọi tình trạng lỗi vẫn được kiểm soát mà không lan sang các phần lân cận. Buồng thanh cái chiếm khu vực phía trên của Thiết bị đóng cắt thông minh kiểu hộp ngoài trời. Trong buồng này, các dây dẫn chính được nối theo chiều ngang liên tục kéo dài toàn bộ dãy thiết bị đóng cắt. Việc bố trí bus ngang này giúp đơn giản hóa công việc mở rộng trong tương lai và cho phép tích hợp các bảng bổ sung với thời gian làm lại tối thiểu. Nhìn chung, cách bố trí theo từng ngăn của vỏ giúp tăng cường cả sự an toàn khi vận hành và khả năng bảo trì lâu dài.
| KHÔNG. | Tên | Đơn vị | yêu cầu kỹ thuật | ||
| Tủ chuyển tải | Tủ thiết bị điện kết hợp | ||||
| 1 | Điện áp định mức | kV | 12 | ||
| 2 | Tần số định mức | Hz | 50 | ||
| 3 | Xếp hạng hiện tại | A | 630 | 200 | |
| 4 | Dòng điện tải định mức | A | 630 | 630 | |
| 5 | Dòng điện chịu được thời gian ngắn định mức (RMS) | kA | 20kA | ||
| 6 | Thời lượng ngắn mạch định mức | S | 3 giây | ||
| 7 | Xếp hạng đỉnh chịu được hiện tại | kA | 50/63 | ||
| 8 | Dòng điện đóng vòng lặp | A | 630 | ||
| 9 | Dòng điện sạc cáp định mức | A | 25 | ||
| 10 | Dòng điện cắt máy biến áp không tải định mức | A | 16 | ||
| 11 | Dòng điện chuyển giao định mức | A | 1750 | ||
| 12 | Cầu chì dự đoán dòng điện ngắn mạch (RMS) | kA | 63 | ||
| 13 | Công tắc nối đất chịu được dòng điện/thời gian trong thời gian ngắn | kA | 25kA/1s | ||
| 14 | Hoạt động đột phá hiện tại được xếp hạng | mỗi lần | ≥200 | ||
| 15 | Cuộc sống cơ khí | mỗi lần | ≥2000 | ||
| 16 | Tỷ lệ rò rỉ khí SF6 hàng năm | 1% | |||
| 17 | Điện áp chịu được tần số nguồn 1 phút (RMS) | Vượt qua khoảng cách cô lập | kV | 48 | |
| Giữa các giai đoạn | kV | 42 | |||
| Giai đoạn nối đất | kV | 42 | |||
| Điện áp chịu được xung sét (Đỉnh) | Vượt qua khoảng cách cô lập | kV | 85 | ||
| Giữa các giai đoạn | kV | 75 | |||
| Giai đoạn nối đất | kV | 75 | |||
| 18 | Cơ chế vận hành mùa xuân | Vận hành bằng tay, có thể nâng cấp lên cơ giới | |||
| 19 | Điện áp hoạt động | V | DC48VAC220V | ||
| 20 | Khoảng cách đường dây cách điện bên ngoài | mm/kV | ≥20 | ||
| 21 | Chênh lệch thời gian mở cửa | bệnh đa xơ cứng | <5 | ||
| 22 | Chênh lệch thời gian đóng cửa | bệnh đa xơ cứng | <5 | ||
| 23 | Điện trở mạch chính | bạnΩ | <140 | ||
| 24 | Cấp độ bảo vệ bao vây | IP4X | |||
Ngăn khóa liên động điện áp thấp cũng đóng vai trò là giao diện điều khiển cho toàn bộ cụm máy. Trong phần này, cơ chế vận hành tích điện bằng lò xo hoạt động phối hợp với khóa liên động cơ học và chỉ báo vị trí rõ ràng để hướng dẫn trình tự chuyển mạch an toàn. Các tùy chọn bổ sung bao gồm tiếp điểm phụ, cuộn dây ngắt mạch song song, bộ truyền động ngắt khẩn cấp, màn hình dòng điện trực tiếp, khóa liên động dựa trên chìa khóa và bộ truyền động vận hành bằng động cơ. Buồng cũng cung cấp không gian rộng rãi cho mạch điều khiển vỏ, thiết bị ghi âm và gói rơle bảo vệ. Đáng chú ý, Thiết bị đóng cắt thông minh loại hộp ngoài trời có cấu hình rộng 750mm đi kèm với hai thiết bị điện áp thấp giống hệt nhau các khoang, cho phép mở rộng phụ kiện đáng kể mà không làm tăng diện tích. Sự sắp xếp buồng kép bên trong thiết bị này đảm bảo đủ công suất cho ngay cả những hệ thống phân phối được trang bị toàn diện nhất.
- Điện áp định mức: 12 kV
- Dòng điện định mức: 630 A
- Khả năng cắt: 630 A (chịu được ngắn mạch 20 kA)
- Tần số định mức: 50 Hz
- Cấp độ bảo vệ bao vây: IP4X
Tiết kiệm không gian: Diện tích nhỏ hơn 60% so với các trạm thông thường
Plug-and-Play: Các mô-đun được lắp ráp sẵn giúp giảm 70% thời gian cài đặt
Smart Ready: Cổng giao tiếp tích hợp để tích hợp SCADA
Độ bền: Cấu trúc bằng thép không gỉ (hoạt động từ -25°C đến +40°C)
Linh hoạt: Có thể định cấu hình với cầu dao, PT, đồng hồ đo và USP
Ngăn khóa liên động điện áp thấp đóng vai trò như giao diện điều khiển cho toàn bộ cụm trong phần này một cơ chế vận hành tích điện bằng lò xo hoạt động phối hợp với khóa liên động cơ học và chỉ báo vị trí rõ ràng để hướng dẫn trình tự chuyển mạch an toàn. Các tùy chọn bổ sung bao gồm các tiếp điểm phụ cuộn dây ngắt mạch khẩn cấp bộ truyền động ngắt khẩn cấp hiển thị đường dây điện dung khóa liên động dựa trên chìa khóa và bộ truyền động vận hành bằng động cơ Buồng cũng cung cấp không gian rộng rãi cho thiết bị ghi mạch điều khiển vỏ và các gói rơle bảo vệ, đặc biệt là Thiết bị đóng cắt thông minh kiểu hộp ngoài trời trong các tàu cấu hình rộng 750mm có hai khoang điện áp thấp giống hệt nhau cho phép mở rộng phụ kiện đáng kể mà không gây tốn diện tích, cách bố trí buồng kép bên trong thiết bị này đảm bảo công suất dồi dào cho cả hệ thống phân phối được trang bị toàn diện nhất
1. Nhà máy của chúng tôi tiếp tục khẳng định định hướng khách hàng và tìm kiếm sự phát triển của công nghệ và khoa học.
2. Sản phẩm của chúng tôi có chất lượng cao và được khách hàng yêu thích sâu sắc
3. Sản phẩm của chúng tôi đã vượt qua chứng nhận hệ thống chất lượng ISO 9001: 2000.
4.Chúng tôi có một chuỗi cung ứng và dịch vụ sau bán hàng mạnh mẽ.
Câu hỏi 1: Thiết bị này hỗ trợ những mức điện áp nào?
Cụm phân phối thông minh ngoài trời này được thiết kế cho các ứng dụng trung thế lên đến 40,5kV với cấu hình phổ biến ở mức 11kV, 12kV, 24kV và 36kV tùy theo tiêu chuẩn lưới điện khu vực
Câu 2: Thời gian giao hàng thông thường là bao lâu?
Cấu hình tiêu chuẩn sẽ xuất xưởng trong vòng bốn đến sáu tuần trong khi các thiết bị yêu cầu rơle bảo vệ chuyên dụng hoặc bố trí thanh cái không tiêu chuẩn có thể kéo dài đến tám đến mười tuần tùy thuộc vào khối lượng đặt hàng
Câu 3: Tuổi thọ sử dụng dự kiến của thiết bị là bao lâu?
Lõi cách nhiệt bằng khí kín được thiết kế để có tuổi thọ thiết kế vượt quá ba mươi năm trong điều kiện hoạt động bình thường với sự xuống cấp tối thiểu của các bộ phận bên trong trong thời gian đó
Q4: Thiết bị có cần nền hoặc cột chuyên dụng không?

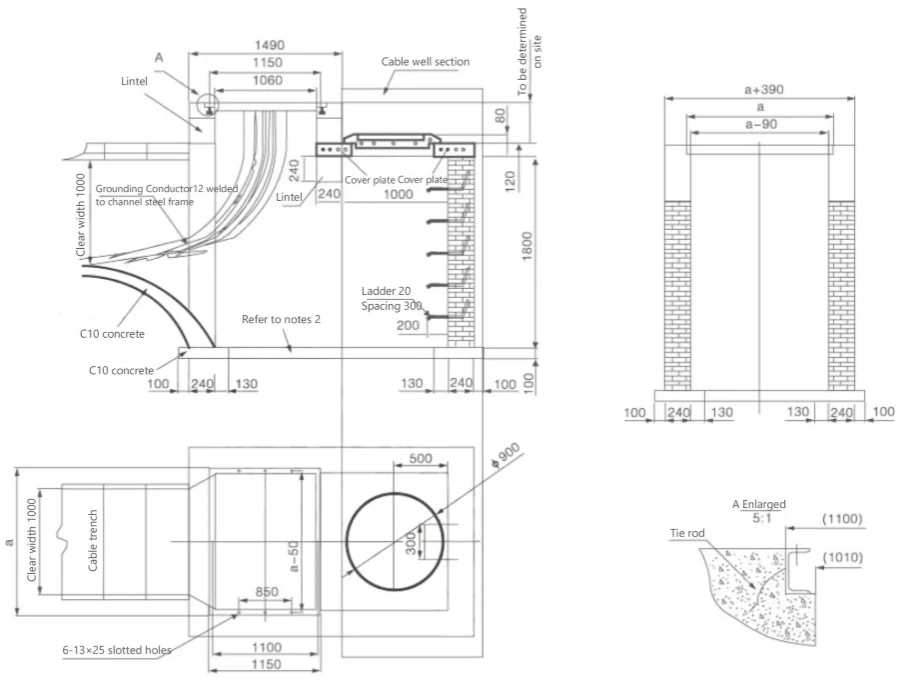

Có, nên sử dụng tấm bê tông bằng phẳng hoặc bệ nâng để đảm bảo căn chỉnh lối vào cáp và thoát nước thích hợp, dấu chân và mẫu lỗ lắp được cung cấp cùng với bản vẽ bố trí chung
Câu 5: Có hỗ trợ vận hành tại chỗ không?
Có JUCEG cung cấp hướng dẫn kỹ thuật từ xa theo tiêu chuẩn với các dịch vụ vận hành và giám sát tại chỗ tùy chọn có sẵn theo yêu cầu tại thời điểm đặt hàng
