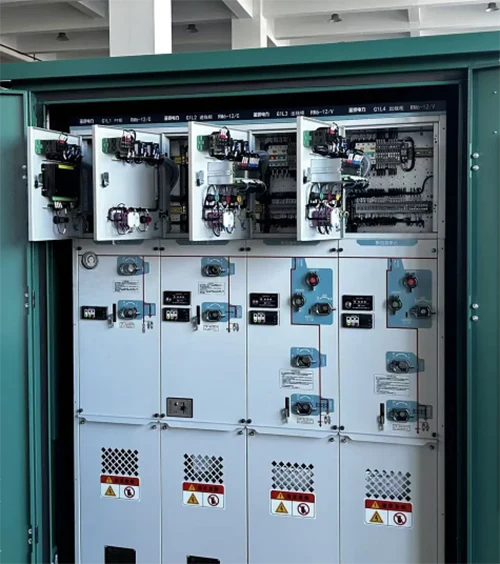

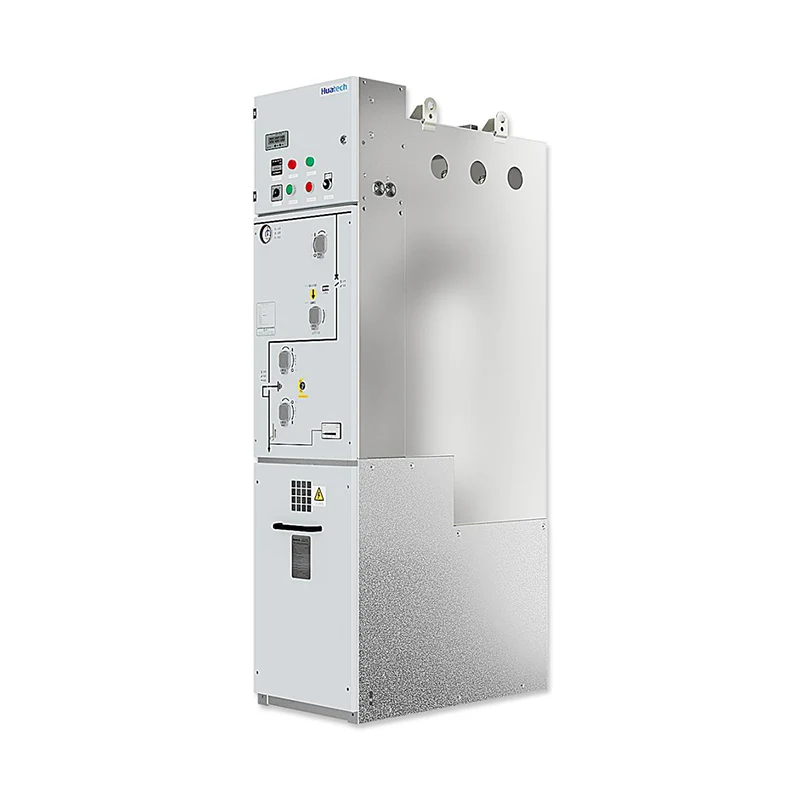

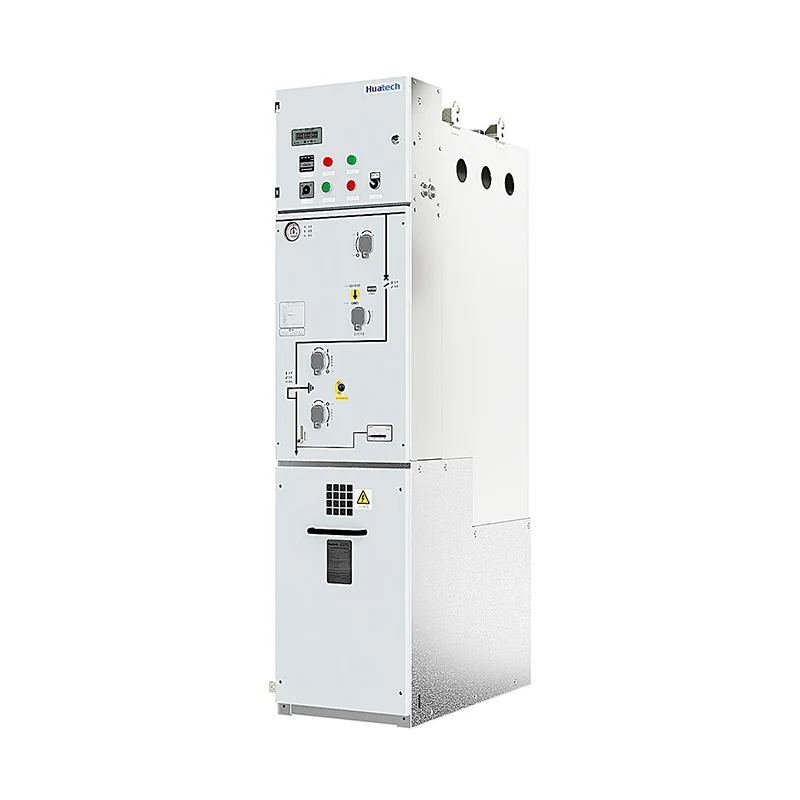

SM6 SF6 RMU nhỏ gọn cách điện bằng khí

Hầu hết các thiết bị đóng cắt đều có màn ra mắt hoành tráng và sau đó dần dần chuyển sang lịch trình bảo trì với đầy đủ các cuộc hẹn. Đó là loại thiết bị cần được chú ý vào những thời điểm không thích hợp nhất. SM6 Compact RMU có cách tiếp cận hoàn toàn ngược lại. Đơn vị khiêm tốn này đến một cách lặng lẽ, đặt vào góc được chỉ định và sau đó hoàn toàn không làm được điều gì đáng chú ý trong hơn ba mươi năm tiếp theo. Không có kịch tính, không có cuộc gọi dịch vụ, không có sự cố khẩn cấp lúc nửa đêm, không có cuộc tìm kiếm hoảng loạn các phụ tùng thay thế đã lỗi thời cách đây một thập kỷ. RMU nhỏ gọn cách nhiệt bằng khí SF6 SM6 chỉ là một buồng SF6 kín hoạt động kinh doanh riêng trong khi thế giới bên ngoài trải qua các chu kỳ nhiệt, độ ẩm và bụi. Hội đồng không tìm kiếm sự công nhận, không kích hoạt báo động và không tạo ra giấy tờ. Đây không phải là thiết bị thú vị và đó chính xác là vấn đề.

Thông số

Kiến trúc mô-đun nằm ở trung tâm của tổ hợp, cho phép cấu hình linh hoạt và lắp đặt đơn giản mà không cần chuẩn bị mặt bằng quá nhiều. Hệ thống cách nhiệt SF6 được bịt kín hoàn toàn giúp loại bỏ sự tiếp xúc bên trong với độ ẩm và chất gây ô nhiễm, mang lại khả năng vận hành tự động đáng tin cậy hàng năm. Khóa liên động cơ học tích hợp cung cấp một lớp an toàn vận hành thiết yếu, ngăn ngừa những sai sót trong quá trình chuyển đổi trình tự. Trong khi đó, các bộ phận bên trong cao cấp đảm bảo hiệu suất ổn định lâu dài trên các mạng phân phối trung áp. RMU nhỏ gọn cách điện bằng khí SM6 SF6 cũng có nhiều cấu hình chức năng, bao gồm công tắc ngắt tải, cầu dao chân không, sơ đồ bảo vệ cầu chì và bộ đo sáng chuyên dụng. Điều này làm cho giải pháp nhỏ gọn này có thể thích ứng với nhu cầu ứng dụng đa dạng mà không ảnh hưởng đến lời hứa cốt lõi về độ bền yên tĩnh.

Ứng dụng

Thiết bị chính vòng tròn (RMU) được sử dụng rộng rãi trong các trạm biến áp nhỏ gọn, trạm biến áp, mạng phân phối điện đô thị, nhà máy điện mặt trời, trạm điện gió và hệ thống phân phối điện công nghiệp.

Các bước lắp đặt sản phẩm

Chuẩn bị trước khi cài đặt

Trước khi định vị RMU nhỏ gọn cách nhiệt bằng khí SM6 SF6, hãy đảm bảo rằng quá trình lắp đặt diễn ra trong thời tiết khô ráo, yên tĩnh, không có cát thổi hoặc mưa. Độ ẩm tương đối nên duy trì dưới 80 phần trăm. Khu vực làm việc phải được phủ tấm chống bụi chống tĩnh điện và sàn nhà phải được giữ sạch sẽ. Kiểm tra kỹ lưỡng thiết bị. Xác minh rằng áp suất khí SF6 và độ ẩm đáp ứng các thông số kỹ thuật của nhà máy. Kiểm tra tất cả các bộ phận cách điện xem có vết nứt hoặc hư hỏng không, đồng thời xác nhận rằng các vòng đệm còn nguyên vẹn và không có miếng đệm nào được sử dụng lại. Nền móng phải vượt qua quá trình kiểm tra, với khoảng cách tâm và độ lệch chiều cao trong phạm vi mười milimét và phương sai tâm bu lông nhúng không lớn hơn hai milimét. Cường độ bê tông phải được bảo dưỡng và kiểm tra đầy đủ.

Các bước cài đặt

Nâng cụm kín vào vị trí bằng cách sử dụng cần trục và giàn thích hợp. Điều chỉnh các bu lông cân bằng cho đến khi căn chỉnh theo chiều dọc nằm trong dung sai cho phép của nhà sản xuất. Cố định tủ theo trình tự được đánh số tại nhà máy, siết chặt tất cả các bu lông bằng cờ lê lực đã hiệu chỉnh. Sử dụng không quá ba miếng chêm cho mỗi điểm, với tổng độ dày của ngăn xếp dưới 10 mm. Kết nối cáp vào và ra theo sơ đồ điện. Đối với các đầu cuối của phích cắm, hãy đảm bảo rằng chốt tiếp xúc nằm hoàn toàn bên trong ống lót để tránh bị theo dõi và xác nhận rằng hình nón ứng suất vừa khít mà không bị nén quá mức. Đổ đầy SF6 khô vào ngăn chứa khí đến áp suất quy định, sau đó thực hiện kiểm tra rò rỉ. Tất cả các bộ phận kim loại phải được liên kết với một kết nối nối đất đáng tin cậy. Rãnh bịt kín phải sạch và không có vết trầy xước. Áp dụng chất bịt kín một cách cẩn thận, tránh di chuyển vào phía khí. Bể hàn thường đạt mức rò rỉ hàng năm dưới 0,5%. Thử nghiệm cuối cùng bao gồm đo điện trở cách điện, xác minh điện áp chịu được tần số nguồn và xác nhận chức năng của khóa liên động cơ khí công tắc ba vị trí. Không bao giờ mở buồng chứa khí trừ khi được nhà sản xuất cho phép và hướng dẫn. Phòng thiết bị phải có hệ thống thông gió ở mức độ thấp với khả năng trao đổi không khí không ít hơn bốn lần mỗi giờ và nhân viên làm việc trong khu vực hạn chế nên mang theo máy theo dõi phát hiện khí SF6 và oxy.

Xưởng

Giấy chứng nhận & đủ điều kiện

Câu hỏi thường gặp

Câu hỏi 1: Loại bảo hành nào được cung cấp?

Bảo hành tiêu chuẩn kéo dài mười hai tháng kể từ khi vận hành hoặc mười tám tháng kể từ khi giao hàng, tùy theo điều kiện nào xảy ra, thời hạn bảo hành mở rộng đầu tiên được cung cấp theo yêu cầu

Câu 2: Việc tìm nguồn phụ tùng thay thế có dễ dàng không?

Các phụ tùng quan trọng được lưu giữ trong kho trong khu vực với hầu hết các mặt hàng phổ biến sẽ được vận chuyển trong vòng ba đến năm ngày làm việc

Câu hỏi 3: Thực sự cần phải bảo trì định kỳ như thế nào?

Kiểm tra trực quan các đồng hồ đo áp suất và đầu cáp hàng năm. Kiểm tra cơ chế vận hành vài năm một lần tùy thuộc vào tần số chuyển mạch

Q4: Sau này thiết bị này có thể được mở rộng nếu tải tăng lên không?

Có kiến ​​trúc mô-đun cho phép thêm các bảng bổ sung với không gian làm lại tối thiểu được cung cấp trong bố cục ban đầu

Câu 5: Thiết bị này có những chứng nhận gì?

Tổ hợp này có chứng nhận ISO 9001 cộng với các báo cáo thử nghiệm loại phù hợp với các tiêu chuẩn IEC liên quan, tài liệu đầy đủ có sẵn theo yêu cầu
